Grafana 仪表盘

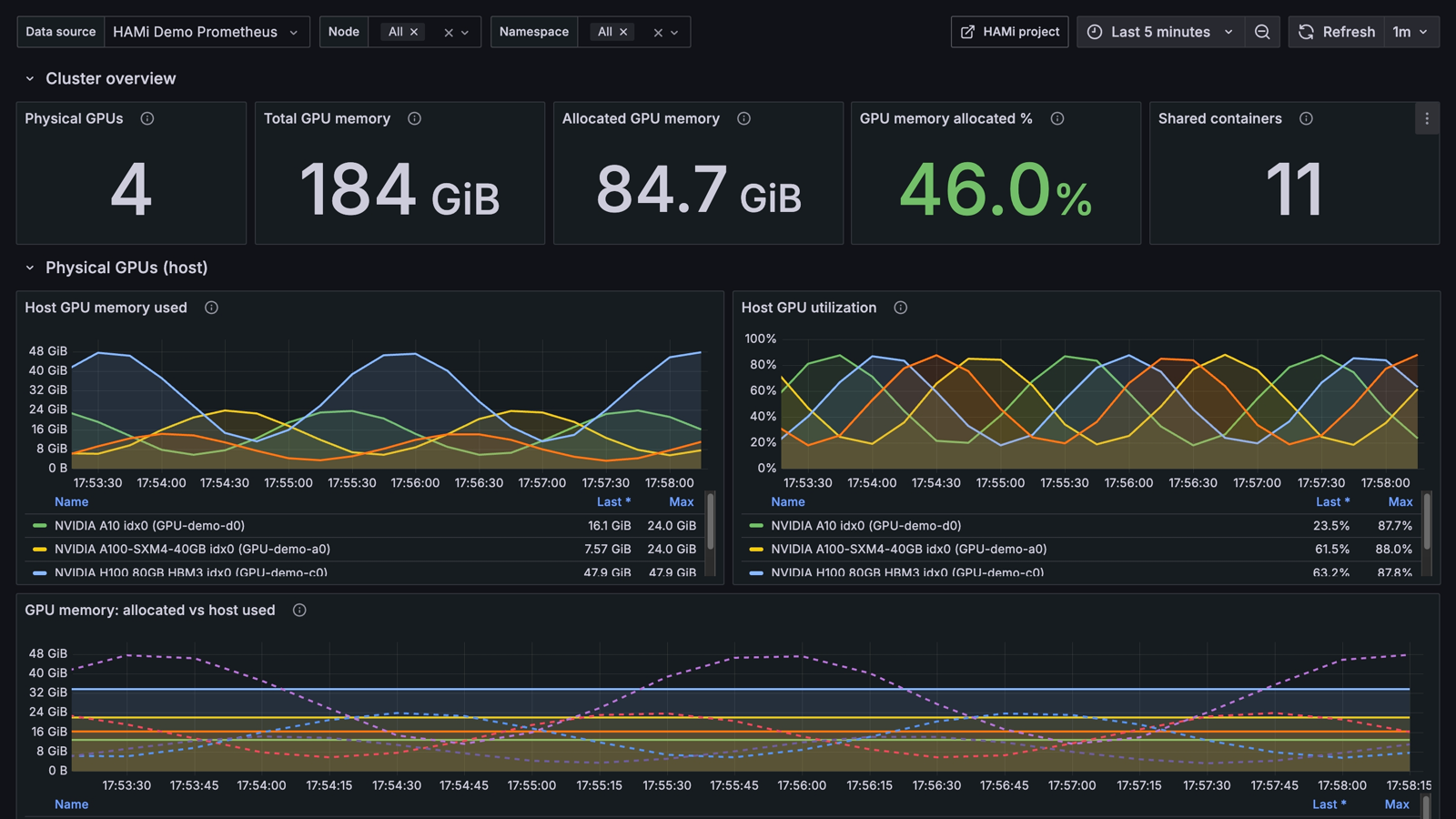

HAMi 提供 Grafana Dashboard，用于展示集群 GPU 容量、资源分配、物理 GPU 使用情况和容器 vGPU 用量。NVIDIA GPU 的硬件指标可通过 DCGM Exporter 接入。

Dashboard JSON

兼容性

组件	要求
HAMi	v2.10.0 及以上版本
Grafana	9.x 及以上版本
Prometheus	同时采集 scheduler 和 vGPU monitor 指标端点
DCGM	可选，仅 NVIDIA 硬件遥测区域需要

配置 Prometheus

Dashboard 从两个 HAMi 组件读取指标：

组件	v2.10.0 默认 NodePort	指标
`hami-scheduler`	`31993`	容量、分配、共享情况和设备清单
各节点上的 vGPU monitor	`31992`	物理 GPU 和每个容器的 vGPU 实时用量

HAMi v2.10.0 默认将两个监控 Service 配置为 NodePort。检查 scheduler 和 vGPU monitor 端点是否可访问：

curl http://<kubernetes-node-ip>:31993/metrics
curl http://<kubernetes-node-ip>:31992/metrics

Prometheus Operator

集群已安装 Prometheus Operator 时，启用 HAMi Helm Chart 自带的 ServiceMonitor：

helm upgrade --install hami hami-charts/hami \
  --namespace kube-system \
  --set prometheus.enabled=true

Chart 会分别为 hami-scheduler 和 vGPU monitor 创建 ServiceMonitor。Helm 渲染 Chart 前，集群中必须存在 monitoring.coreos.com/v1/ServiceMonitor CRD。vGPU monitor 的 ServiceMonitor 还要求 devicePlugin.enabled 处于开启状态。

确认 Prometheus 的 serviceMonitorSelector 和 namespace selector 能够匹配两个资源。prometheus.enabled=true 只创建 ServiceMonitor，不会安装 Prometheus 或 Prometheus Operator。

不使用 Prometheus Operator

使用 Kubernetes 服务发现采集所有 HAMi endpoint。以下示例假设 HAMi 安装在 kube-system。如果设置了 namespaceOverride，需要修改对应的 namespace。

scrape_configs:
  - job_name: hami
    kubernetes_sd_configs:
      - role: endpoints
        namespaces:
          names:
            - kube-system
    relabel_configs:
      - source_labels:
          - __meta_kubernetes_service_label_app_kubernetes_io_component
        regex: hami-(scheduler|device-plugin)
        action: keep
      - source_labels:
          - __meta_kubernetes_endpoint_port_name
        regex: monitor(port)?
        action: keep

Prometheus 需要具备通过 Kubernetes API 发现 Service 和 Endpoint 的 RBAC 权限。

导入 Dashboard

下载 gpu-dashboard.json。
在 Grafana 中进入 Dashboards > New > Import。
上传 JSON 文件。
选择包含 HAMi 指标的 Prometheus 数据源，然后点击 Import。

通过 Grafana API 导入：

curl -sS -X POST "${GRAFANA_URL}/api/dashboards/db" \
  -H "Authorization: Bearer ${GRAFANA_TOKEN}" \
  -H "Content-Type: application/json" \
  -d "{\"dashboard\": $(cat gpu-dashboard.json), \"overwrite\": true}"

JSON 使用数据源变量，不绑定固定的 Prometheus UID。导入后选择对应的 Prometheus 数据源即可。

Dashboard 变量

变量	说明
Data source	Prometheus 数据源
Node	筛选物理 GPU 和调度面板，支持多选
Namespace	筛选 vGPU 工作负载面板，支持多选

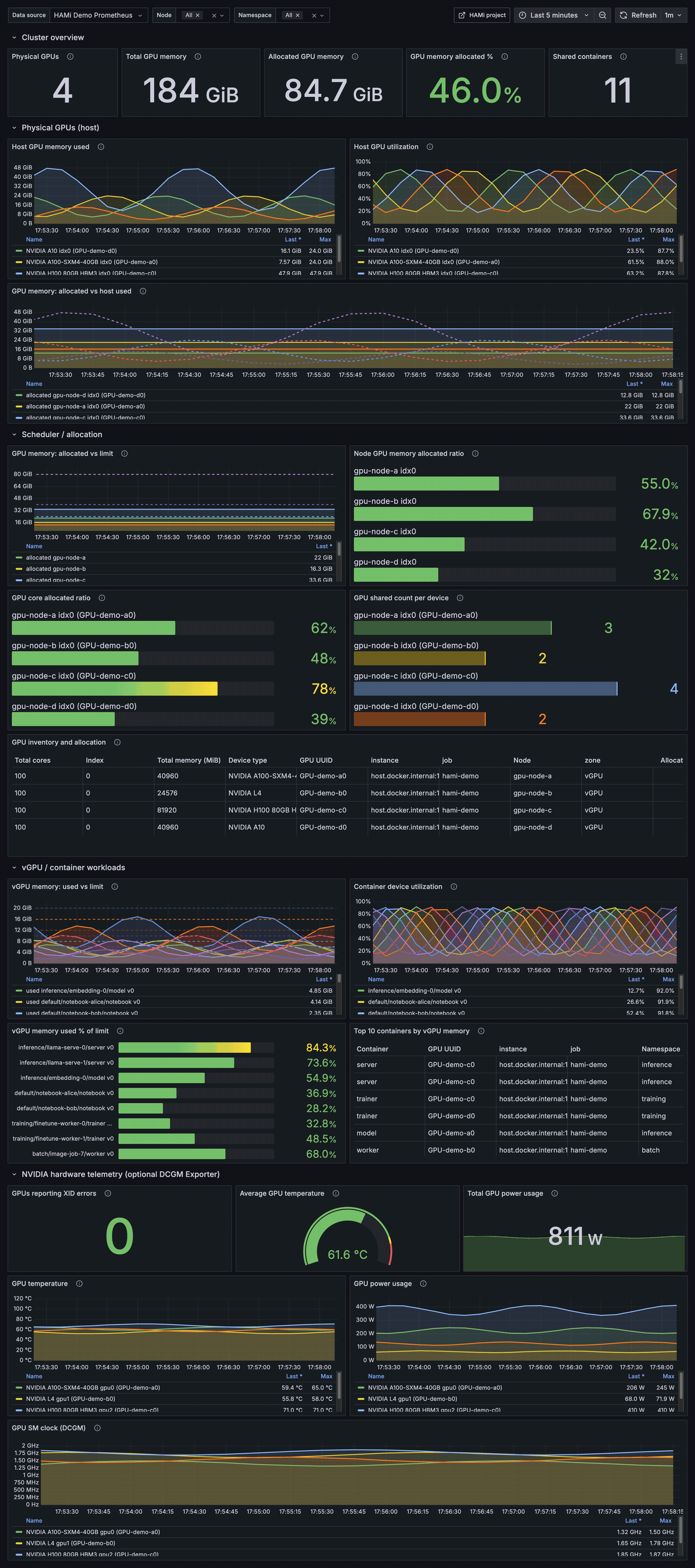

Dashboard 区域

区域	面板
Cluster overview	物理 GPU 数量、总显存、已分配显存和共享容器数
Physical GPUs (host)	实时显存和利用率，以及分配量与实际用量的对比
Scheduler / allocation	设备上限、分配比例、共享情况和 GPU 清单
vGPU / container workloads	每个容器的 vGPU 显存、上限和利用率
NVIDIA hardware telemetry (optional DCGM Exporter)	XID 错误、温度、功耗和 SM 时钟频率

DCGM Exporter（可选）

NVIDIA 硬件遥测区域需要以下 DCGM Exporter 指标：

DCGM_FI_DEV_XID_ERRORS
DCGM_FI_DEV_GPU_TEMP
DCGM_FI_DEV_POWER_USAGE
DCGM_FI_DEV_SM_CLOCK

查询使用 DCGM 的 UUID 标签匹配 HAMi 的 device_uuid 标签。

故障排查

现象	检查项
集群概览或 GPU 清单为空	`hami-scheduler` 的 `31993` 采集目标
物理 GPU 面板为空	是否发现全部 vGPU monitor Service endpoint
容器面板为空	是否有 vGPU 工作负载正在运行，以及 Namespace 是否正确
Node 或 Namespace 无选项	当前 Prometheus 数据源中是否包含对应标签
硬件遥测区域为空	是否采集 DCGM Exporter，且指标中是否包含 `UUID` 标签
